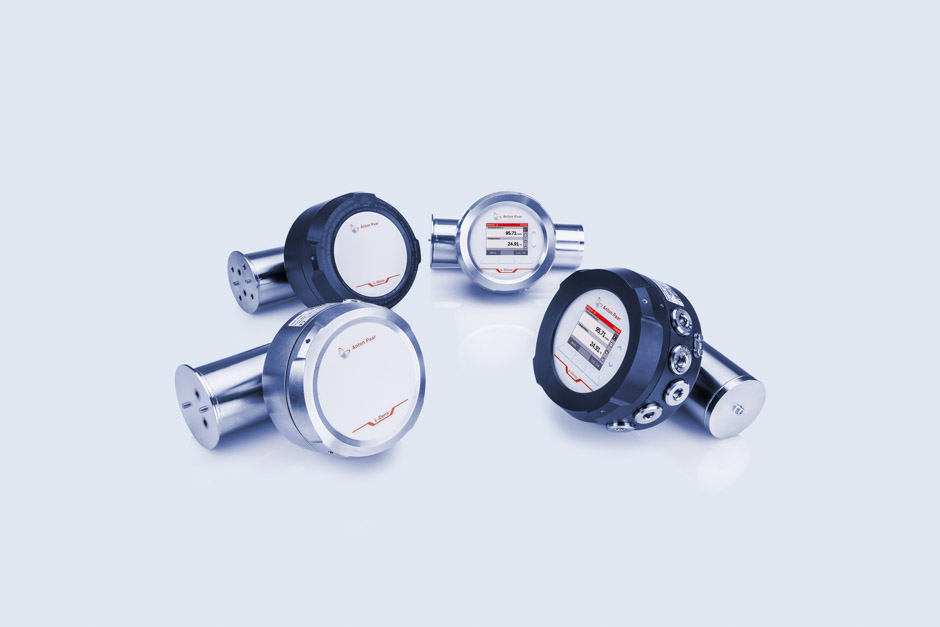

Sistemas de muestreo para la serie L-Dens 7000
Parte de su proceso – medición en tiempo real con flujo continuo de muestra
Anton Paar presenta una solución integral para su proceso. Con los sistemas de muestreo para la serie de sensores de densidad L-Dens 7000 obtiene algo más que un paquete completo para la medición de la densidad y la concentración. Nuestro equipo de ingeniería, con experiencia puntera en procesos y aplicaciones, implementará la mejor solución para su proceso personalizada de acuerdo con sus necesidades. Las propiedades del medio a medir definen los materiales y componentes utilizados. El diseño de la instalación y los modos de funcionamiento conforman las condiciones marco para el diseño de su sistema de muestreo y medición Anton Paar.
Descripción
CARACTERÍSTICAS PRINCIPALES
![Su proceso determina el marco – nosotros encontramos la solución que mejor se adapta Su proceso determina el marco – nosotros encontramos la solución que mejor se adapta](https://www.anton-paar.com/fileadmin/images/products/systems/inline-adapter-system-l-dens-7000/5_Reasons_By-pass_mit_Pumpe_e51mz0005_720x360.jpg)
Su proceso determina el marco – nosotros encontramos la solución que mejor se adapta
Lo que mejor se adapte – nosotros encontramos la solución perfecta con nuestro sistema de sensor, que se puede integrar por completo.
Los fluidos de baja viscosidad y los gases líquidos en conductos se suelen poder muestrear mediante adaptadores en línea insertados en el conducto principal. Una velocidad mínima del caudal y la presión dinámica resultante son suficientes para asegurar un intercambio adecuado de la muestra entre el conducto principal y el sensor.
Las soluciones bypass se implementan cuando se puede aprovechar la diferencia de presión en las bombas de la línea principal para que el medio fluya a través del sensor.
En los fluidos con viscosidad o velocidades de flujo mayores, proporcionamos bombas para alimentar activamente el sensor con el medio.
![Totalmente integrado – asistencia completa en todos los modos de funcionamiento Totalmente integrado – asistencia completa en todos los modos de funcionamiento](https://www.anton-paar.com/fileadmin/images/products/systems/inline-adapter-system-l-dens-7000/5_Reasons_Inline-Adapter-System_e51mz0001_720x360.jpg)
Totalmente integrado – asistencia completa en todos los modos de funcionamiento
Durante la producción, el sensor obtiene el producto mediante un adaptador en línea, bypass o bomba. El caudal se mantiene a un nivel suficiente para que el sistema de medición no produzca caídas de presión. La mirilla le permite comprobar el flujo, las partículas y las burbujas del medio.
Para la calibración se pueden obtener muestras de referencia del conducto principal utilizando el cierre y las válvulas de muestra incluidos.
Durante la limpieza del sensor se utiliza el conector de lavado integrado para abrir el trayecto de la muestra y limpiar el sensor. No hace falta desmontar el sensor.
![Personalización – la referencia son sus necesidades y el ahorro de costos Personalización – la referencia son sus necesidades y el ahorro de costos](https://www.anton-paar.com/fileadmin/images/products/systems/inline-adapter-system-l-dens-7000/5_Reasons_By-pass_Ex_e51mz0014_720x360.jpg)
Personalización – la referencia son sus necesidades y el ahorro de costos
La base para una personalización sencilla y eficiente en términos de costos son los sistemas modulares de referencia. Se pueden modificar variables, como bridas utilizadas y profundidades de inserción, o condiciones, como clasificación de presión y temperatura, con o sin costo extra mínimo.
Si el cliente lo solicita, se integran componentes adicionales, como filtros, controles de flujo, soportes de montaje, carcasas, etc. Nuestro equipo de ingeniería está preparado para integrar componentes proporcionados por el cliente, lo que también reduce al mínimo los costos.
Evidentemente, también se pueden implementar soluciones para entornos y medios hostiles. Sus especificaciones definen los materiales y componentes empleados, y el diseño del sistema de muestreo y medición.
ESPECIFICACIONES TÉCNICAS
Especificaciones técnicas

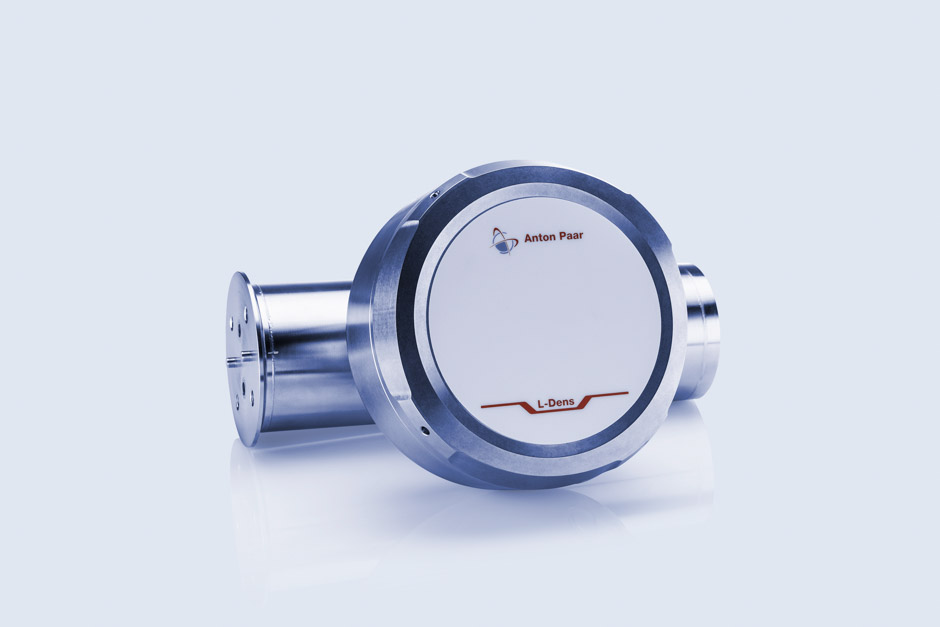

L-Dens 7400 | L-Dens 7500 | |
Densidad de proceso | máx. 3000 kg/m3 | máx. 2000 kg/m3 |
Rango de ajuste estándar |
600 kg/m3 a 1200 kg/m3 | |
Material de las piezas en contacto con líquidos | Acero inoxidable 1.4404 (316L) Hastelloy C-276 Incoloy 825 Tantalio |
Hastelloy C-276 |
Precisión en rango ajustado: RepetibilidadMedición de densidad Temperatura |
0.02 kg/m3 (2 x 10-5 g/cm3)*0.1 kg/m3 (1 x 10-4 g/cm3)** 0.1 °C |
0.01 kg/m3 (1 x 10-5 g/cm3)0.05 kg/m3 (5 x 10-5 g/cm3) 0.1 °C |
Temperatura de proceso | De -40°C a 125 °C | |
Temperatura CIP/SIP y duración | 145 °C por un máx. de 30 min. | |
Temperatura ambiente (para versiones no Ex) |
-40 °C a 70 °C sin HMI -20 °C a 60 °C con HMI |
|
Presión de proceso absoluta | máx. 50 bares
Versión de alta presión |
máx. 50 bar |
Caudal recomendado | De 100 L/h a 500 L/h | |
Comunicación | Pico 3000:
mPDS 5:
|
|
Conexiones del proceso | Opciones para integración:
Brida:
Extremo del tubo:
Rosca:
Otros por encargo |
|
Dimensiones: versión no-Ex (largo x ancho x largo) versión Ex (largo x ancho x alto) |
245 mm x 145 mm x 185 mm 245 mm x 160 mm x 205 mm |
190 mm x 145 mm x 185 mm 190 mm x 160 mm x 205 mm |

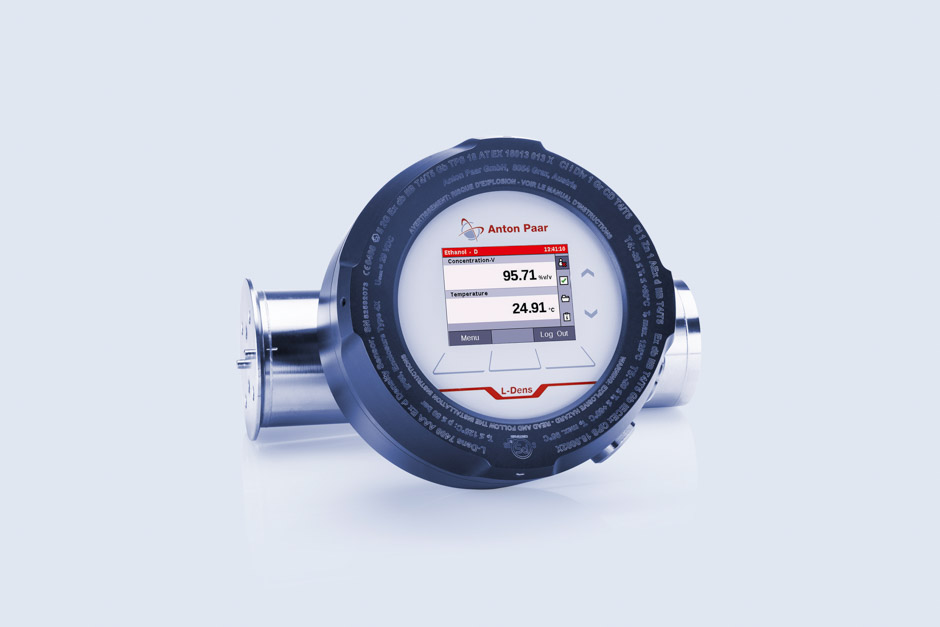

Versiones a prueba de explosiones según ATEX / IECEx / FM / UL / CSA
* Tantalio 0.05 kg/m3 (5 x 10-5 g/cm3)
** Tantalio 0.5 kg/m3 (5 x 10-4 g/cm3)
